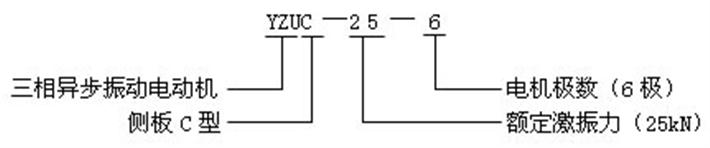

型號說明：
特點：
1、設計合理，選材精良，效率高，溫升低，使用壽命長；
2、簡化中間傳動結構，安裝維護方便，降低機械能耗，節約電能；
3、激振力與出力配合適當，起動力矩大，同步性能好；
4、因利用平穩的回轉產生振動，噪聲低 ；
5、只需調整偏心塊夾角，就可調節激振力；
6、可多機組合成各種振動形式，以滿足各種作業要求。
使用條件：
環境溫度：-20℃～40℃
海拔高度：不超過1000m
電 壓：380V
頻率： 50Hz
絕緣等級： F
防護等級： IP55
工作方式： S1
冷卻方式： IC410
安裝方向：水平安裝
| 序號 |
型號 |
額定
激振力
kN |
額定
轉速
r/min |
額定
功率
kW |
額定
電流
A |
安裝及外形尺寸 |
安裝
螺栓 |
質量
kg |
備注 |
| D1 |
D2 |
D3 |
D4 |
L1 |
L2 |
L3 |
B |
C |
F |
φd |
| 4極 |
| 1 |
YZUC-50-4 |
50 |
1460 |
2.25 |
5.10 |
455 |
415 |
365 |
333 |
550 |
478 |
316 |
24 |
55 |
12 |
60 |
M20 |
178 |
圖1 |
| 2 |
YZUC-75-4 |
75 |
1465 |
3.70 |
8.42 |
500 |
450 |
400 |
364 |
650 |
578 |
373 |
30 |
55 |
12 |
60 |
M20 |
249 |
圖2 |
| 6極 |
| 1 |
YZUC-15-6 |
15 |
960 |
1.10 |
2.73 |
370 |
330 |
280 |
265 |
557 |
484 |
325 |
24 |
32 |
8 |
36 |
M20 |
111 |
圖1 |
| 2 |
YZUC-25-6 |
25 |
960 |
1.80 |
4.22 |
405 |
365 |
315 |
290 |
570 |
498 |
321 |
24 |
41 |
8 |
41 |
M20 |
162 |
圖1 |
| 3 |
YZUC-35-6 |
35 |
975 |
2.40 |
5.55 |
455 |
415 |
365 |
333 |
590 |
518 |
336 |
24 |
45 |
12 |
50 |
M20 |
194 |
圖1 |
| 4 |
YZUC-50-6 |
50 |
975 |
3.70 |
8.03 |
500 |
450 |
400 |
364 |
650 |
578 |
373 |
30 |
55 |
12 |
60 |
M20 |
262 |
圖2 |
| 5 |
YZUC-75-6 |
75 |
980 |
6.00 |
13.69 |
530 |
480 |
430 |
404 |
741 |
669 |
409 |
30 |
55 |
12 |
60 |
M20 |
368 |
圖2 |
| 6 |
YZUC-100-6 |
100 |
985 |
7.50 |
17.30 |
590 |
540 |
480 |
464 |
796 |
724 |
439 |
36 |
55 |
12 |
60 |
M20 |
510 |
圖3 |
| 7 |
YZUC-135-6 |
135 |
980 |
9.00 |
20.28 |
700 |
650 |
580 |
574 |
800 |
724 |
435 |
36 |
53 |
18 |
60 |
M20 |
679 |
圖4 |
| 8 |
YZUC-160-6 |
160 |
985 |
11.00 |
24.22 |
700 |
650 |
580 |
574 |
851 |
778 |
459 |
36 |
53 |
18 |
60 |
M20 |
761 |
圖4 |
